BFW-03-3C2-18-50,BFW-03-3C2-27-50,BFW-03-3C2-50-50,比例换向阀,温纳比例阀,比例换向阀生产厂家
BFW型比例换向阀是直动式阀，通过比例电磁铁控制液压系统的流量和流动方向。

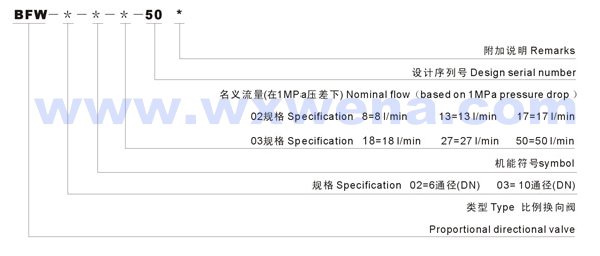

型号说明

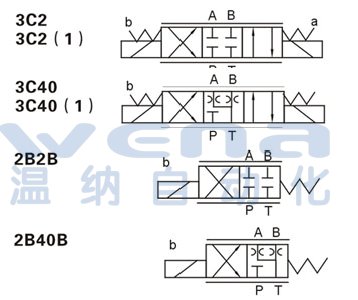

机能符号
技术参数
|
规 格 |
02 |
03 |
|
最高工作压力 (MPa) |
31.5 |
|
回油压力 ( MPa) |
＜16 |
|
最大流量 (l/min) |
17 |
60 |
|
滞 环 (%) |
6 |
|
重复精度 (%) |
＜3 |
|
频率响应 -3dB （Hz） |
5 |
3 |
|
额定电流 (mA) |
800、1500 |
|
过滤精度 （um） |
≤20 |
|
工作介质 |
矿物质液压油、磷酸脂液压油 |
|
介质粘度范围 (mm2/s) |
2.8~100 |
|
介质温度范围 .(0C) |
-20~70 |
|
线圈电阻 (Ω) |
19.5 |
|
重 量 (Kg) |
二位阀 2-Position |
1.9 |
2.6 |
|
三位阀 3-Position |
3.8 |
4.5 |

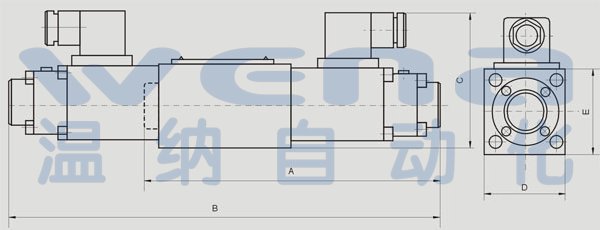

外形尺寸
|
规 格 |
A |
B |
C |
D |
E |
|
BFW-02 |
171 |
250 |
78 |
47 |
47 |
|
BFW-03 |
205 |
285 |
100 |
70 |
68 |

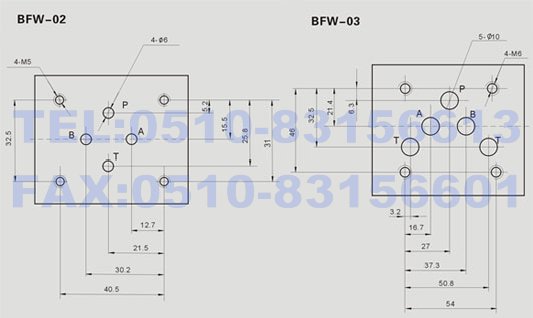

底板尺寸
