二 电磁失电制动器简介及工作原理

产品介绍

美益公司生产的EMB-L-S系列电磁失电制动器共有9种规格。其主要用于制动电机、起重设备、机器人等机械设备。本公司经过数年的研制、开发并溶合西欧技术，生产出的产品具有制动快、噪声小、能耗低、且安装方便等特点；还设计带有散热装置，因此具有了延长线圈的工作寿命和可调节制动力矩两大优点，是机械传动系统中理想的执行元件。

工作原理

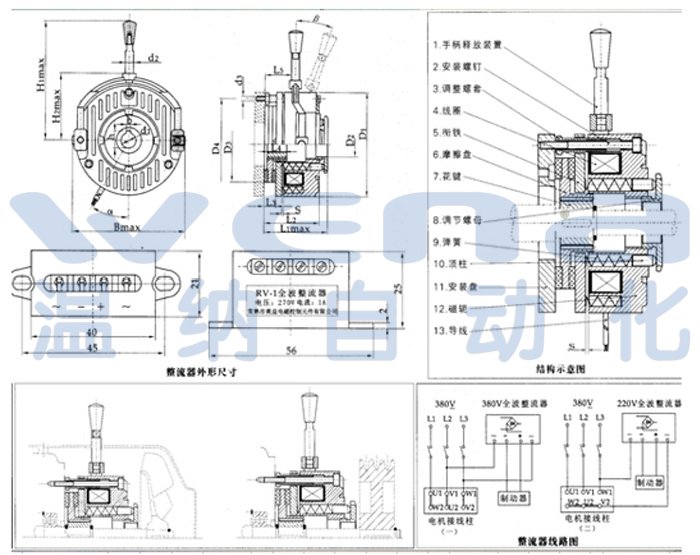

EMB-L-S系列电磁失电制动器，主要有磁轭、衔铁、摩擦盘、花键、手柄释放装置、线圈、调节螺母、弹簧、调整螺套等组成（见结构示意图）。当制动时，由于切断电流，磁轭12磁场消失，衔铁5在弹簧力的推动作用下压紧摩擦盘6，并通过花键7，使轴快速制动。此时在衔铁与磁轭之间会产生一个气隙S。当通电时，磁轭12产生磁场力使衔铁5克服弹簧力与磁轭吸合，摩擦盘6被松开，随轴转动。制动力矩大小可由调节螺母8进行调节。

三 EMB-L-S系列产品特征

工作范围：

——9种标准规格 制动力矩4-360Nm

——标准电压：24VDC、110VDC、190VDC、320VDC
产品设计生产要求
——优化库存，交货时间短。
——产品符合Q/AEU标准要求。
——产品进行实验符合美益公司Q/3.20581、AEU301—1998标准。
扭矩传递
——属干式摩擦传递。
维护简单
——摩擦片采用耐磨材料精加工。
——间隙S应根据工作情况定期检查调整。
——本公司摩擦片所属易损件行列，方便更换。
可靠性
——美益公司生产的产品有高质量的保证体系，符合ISO9002标准。
——产品耐压测试符合Q/AEU标准。
四 产品选型
每种规格都可配选手动释放装置，操作和按装方向任选。
可根据电机型号或其他设备情况，确定制动力矩来选择制动器。
可供符合用户特殊规格的制动器。（要预先订货）
在订货时许说明使用电压。

五　安装说明
——制动器安装前应清除杂物和油污，必须在无油及无尘埃的状态下工作，以免影响力矩。
——安装时，先装钉调整到规定虎作气隙S，然后将调整螺套顶紧电机端盖或设备固定板上。
——制动器安装呈轴向水平且保证与轴同心。
——制动器在使用一段时间后，因摩擦片磨损使气隙变大，应卸下制动器，将摩擦面清洗干净重新调整到所规定的气隙。
——制动器的调节螺母，能改变制动力矩。调节螺母调紧后，先要通电，能使制动器吸合自如后，再进行正常工作。制动力矩在出厂检验时已初步调整至定值。

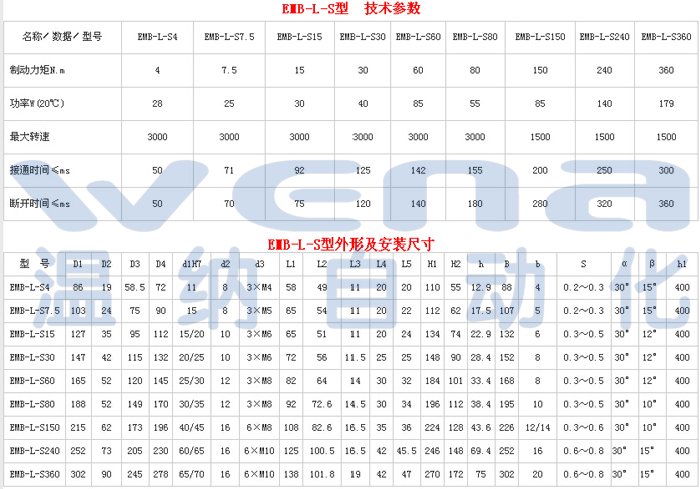

六　EMB-L-系列电磁失电制动器外形和按装尺寸及技术能数(见附表)
七　桥式全波整流器和半波整流器外形及接法方法见附图
