DLZ3-40,DLZ3-80,组合离合器,电磁离合器厂家,温纳电磁离合器
●本系列组合离合器采用同规格离合器、制动器组装。
●可由两轴套输入不同的转速或转向使通轴实现变速或转向。

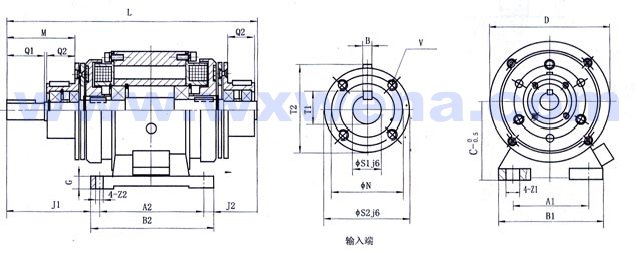

| 外型及安装尺寸 |
| 规格/Nm | A1 | A2 | B1 | B2 | C | D | G | J1 | J2 | L | M |
| DLZ3-5 | 52.5 | 75 | 80 | 90 | 55 | 80 | 10 | 65.5 | 40.5 | 181 | 46.5 |
| DLZ3-10 | 65 | 90 | 90 | 105 | 65 | 100 | 10 | 78.5 | 48.5 | 217 | 57 |
| DLZ3-20 | 80 | 110 | 110 | 130 | 80 | 125 | 12 | 98 | 58 | 266 | 72 |
| DLZ3-40 | 105 | 135 | 140 | 160 | 90 | 150 | 15 | 121 | 71 | 327 | 92 |
| DLZ3-80 | 135 | 160 | 175 | 185 | 112 | 190 | 15 | 148 | 88 | 397 | 113 |
| DLZ3-160 | 155 | 200 | 200 | 230 | 132 | 230 | 18 | 187 | 105 | 492 | 142 |
| DLZ3-320 | 195 | 240 | 240 | 270 | 160 | 290 | 20 | 238 | 125 | 603 | 183 |
| 规格/Nm | N | Z1 | Z2 | S1 | S2 | T1 | T2 | B | Q1 | Q2 | V |
| DLZ3-5 | 33 | 13.5 | 6.5 | 11 | 38 | 12.5 | 39.5 | 4 | 25 | 20 | 4-M4深4 |
| DLZ3-10 | 38.5 | 13.5 | 6.5 | 14 | 45 | 16 | 47 | 5 | 30 | 25 | 4-M4深6 |
| DLZ3-20 | 48.5 | 15 | 9 | 19 | 55 | 21.5 | 57.5 | 6 | 40 | 30 | 4-M4深8 |
| DLZ3-40 | 55.5 | 20 | 11 | 24 | 64 | 27 | 67 | 8 | 50 | 40 | 4-M5深8 |
| DLZ3-80 | 65 | 24 | 11 | 28 | 75 | 31 | 78 | 8 | 60 | 50 | 4-M5深8 |
| DLZ3-160 | 79 | 28 | 14 | 38 | 90 | 41 | 93 | 10 | 80 | 60 | 4-M6深10 |
| DLZ3-320 | 102.5 | 28 | 14 | 42 | 115 | 45 | 118 | 12 | 110 | 70 | 4-M6深12 |
DLZ3-40,DLZ3-80,组合离合器,电磁离合器厂家,温纳电磁离合器
