MDZ1-300,MDZ1-200,MDZ1-100,单相制动电磁铁,温纳制动电磁铁,电磁铁生产厂家
适用范围
MZD1系列单相制动电磁铁（以下简称电磁铁）适用于交流50Hz额定电压到380V的电路中，主要作为匹配TJ2系列闸瓦制动器的动力装置。

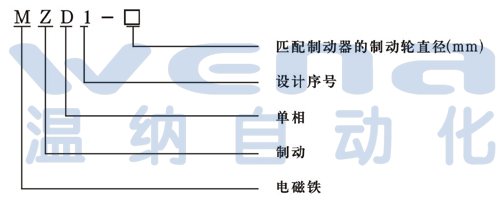

型号及其含义
主要技术参数
电磁铁的工作制有间断长期工作制及反复短时工作制两种类型，额定工作电压为交流50Hz、220V及380V两种。
长期工作制即TD=100%，其每小时动作次数不超过20次，反复短时工作即TD=40%，每小时操作次数不超过300次。
在正常工作条件下对于反复短时工作制的电磁铁寿命为60万次。
电磁铁在电压不低于85%额定工作电压时，其技术数据如表所示。
|
型号
|
电磁铁转矩(N.M)
|
衔铁的重力转矩(N.M)
|
吸持时电流 A
|
回转角度α
|
额定回转角度下制动杆的位移(mm)
|
重量(kg)
|
|
|
通电持续率
|
|||||||
|
40%
|
100%
|
||||||
|
MDZ1-100
|
5.39
|
2.94
|
0.49
|
≤0.8
|
7.5
|
2.6～3
|
4.4
|
|
MDZ1-200
|
39.2
|
19.6
|
3.5
|
≤3
|
5.5
|
3.2～3.8
|
18
|
|
MDZ1-300
|
98
|
39.2
|
9
|
≤8
|
5.5
|
4.0～4.4
|
40
|
主要技术参数
电磁铁制成敞开式，防护等级为IP00
电磁铁主要是由铁芯，衔铁及线圈三大部分组成的回转拍合式的工作结构。
当线圈通电时，衔铁被吸合到铁芯上，这时衔铁通过停档压在制动杆上迫使制动杆移动，从而使制动器闸瓦松开。当电源切断时，制动器在弹簧的作用下，使衔铁离开铁芯，则制动器将闸瓦抱紧，达到制动效果。

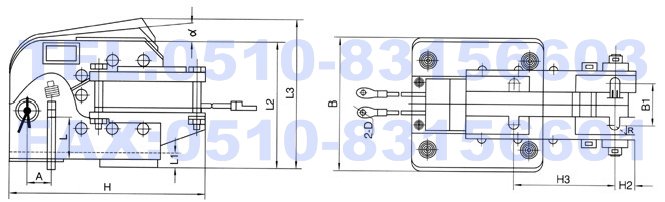

外形及安装尺寸
|
型号
|
尺寸
|
回转角度α
|
||||||||||||
|
L
|
L1
|
L2
|
L3
|
B
|
H
|
H1
|
H2
|
D
|
R
|
A
|
B1
|
H3
|
||
|
MDZ1-100
|
30
|
7
|
107
|
128
|
128
|
181
|
9
|
18
|
5.5
|
4.5
|
22
|
30
|
85
|
7.5
|
|
MDZ1-200
|
56
|
9
|
172
|
205
|
176
|
299
|
13
|
27
|
5.5
|
6.5
|
40
|
42
|
140
|
5.5
|
|
MDZ1-300
|
85
|
12
|
227
|
270
|
243
|
385
|
17
|
40
|
5.5
|
8.5
|
46
|
57
|
224
|
5.5
|
注：尺寸L3是当磁铁释放后，其边缘的最大位置。
