JZF-65F,JZF-80F,JZF-100F,截止阀,温纳截止阀,截止阀厂家
JZF型截止阀
图形符号
型号说明
① 产品代号：JZF截止阀
② 公称通径：40、60、65、80、100mm
③ 连接形式：F-法兰式

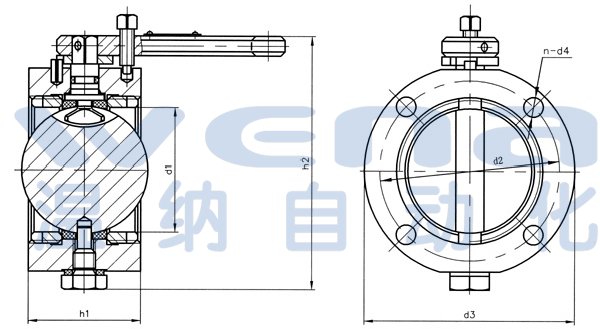

外形尺寸
|
型号
|
h1
|
h2
|
d1
|
d2
|
d3
|
n-d4
|
两端密封形式
|
|
JZF-40FA
|
40
|
90
|
Ф44
|
Ф64
|
Ф75
|
4-Ф7
|
两端平面、无O形圈沟槽
|
|
JZF-40FB
|
40
|
90
|
Ф44
|
Ф70
|
Ф81
|
4-Ф7
|
两端带56×3.5 O形圈沟槽
|
|
JZF-60F
|
45
|
115
|
Ф68
|
Ф92
|
Ф105
|
4-Ф7
|
两端平面、无O型圈沟槽
|
|
JZF-65F
|
50
|
150
|
Ф68
|
Ф108
|
Ф135
|
6-Ф11
|
两端平面、无O型圈沟槽
|
|
JZF-80F
|
50
|
150
|
Ф91
|
Ф120
|
Ф135
|
4-Ф9
|
两端平面、无O型圈沟槽
|
|
JZF-100F
|
55
|
175
|
Ф116
|
Ф148
|
Ф165
|
4-Ф9
|
两端平面、无O型圈沟槽
|
