一、简介(Introduction)：

LKSI型液位控制指示器是集液位计（目测），液位控制器（继电器控制）之优点而开发的一种既可目测，又可控制液位的液位控制指示器，适用于敞开或封闭式容器中液位状态的监视与控制。该液位控制指示器是以不锈钢钢管为主体，内装磁性浮子、外装目测磁性翻板指示器以及可任意调节控制点的液位控制继电器而组成。

二、工作原理(Work Principle)：

当容器内的液体通过液位控制指示器主体的下连接管时，液体进入不锈钢钢管，使管内的磁性浮子开始上升，管外的磁性翻板在浮子磁力的作用下转动，翻板由白色（绿色）转为红色，即磁性翻板绿红颜色的交界处为容器内的液位面。假如容器的液位需要控制三个液位点，只要三个控制继电器固定在相应的液位控制高度，当液位上升或下降到控制点时，控制继电器在浮子磁力的作用下断开或接通，使报警器工作或使油泵电机启动或停止来控制液面位置。如继电器触点接上报警器，还可以作为液位指示报警用。

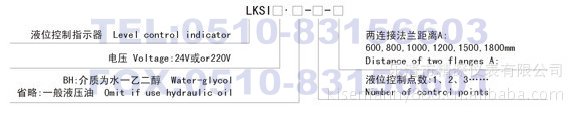

三、型号说明(Model Code)：



四、技术参数(Technical Data)：







1、使用环境温度 Temp(℃)：-20~+100

2、动作时间 Time of motion(ms): 1.7



3、寿命 Life: (次)10^6



(一)12V 24V 36VDC



1、接触电阻 Contact resistance(Ω): 0.15



2、触点容量 Contact capacity: DC24(V)X0.2(A)



(二)110V 220VAC



1、接触电阻 Contact resistance(Ω): 0.2

2、触点容量 Contact capacity: AC220；110(V)X0.2(A)

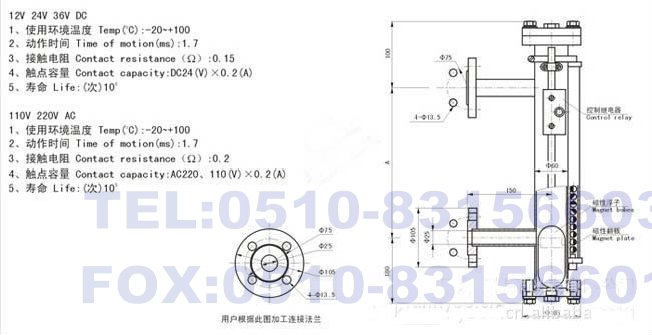

五、外型及连接尺寸(Mounting Size)：

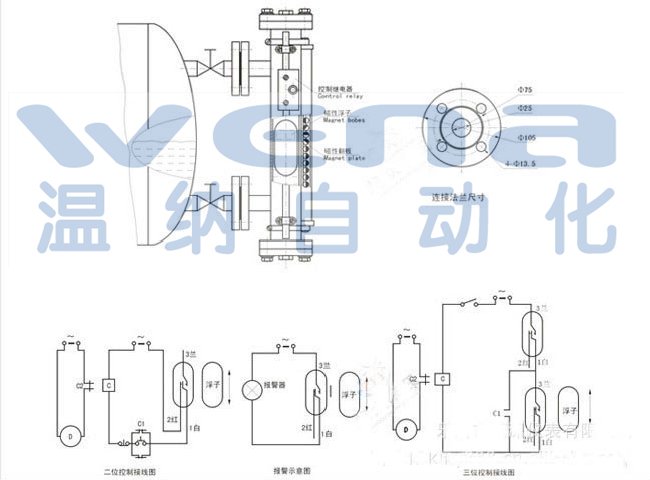

六、安装方法简图及原理(Mounting And Guide)：



七、使用及维护(Usage And Maintenance)：



1、液位控制指示器必须垂直安装在0.3MPa以下的容器上。
2、液位控制指示器投入工作前，应先用校正磁钢来校正磁的白色（绿色）。一面朝外，然后打开上连接管阀门，再慢慢打开下连管阀门，以避免容器内的受压介质急速流入指示器。在不锈钢钢管内，使浮子急速上升，致使磁性翻板指示失灵。
3、应定期清除浮子外的吸附物，指示器在工作一段时间后容器内的铁磁性吸附物吸附在浮子的外表面，致使浮子上下浮动不灵活，影响翻板指示器的准确性，清除浮子外的吸附物的步骤：
a:关闭上下连接管的阀门；
b:扭开排污螺塞，放完主体钢管内的液体；
c:打开下法兰盖；
d:取出浮子，清除浮子外的吸附物；
e:装回浮子时需注意浮子上下朝向，以免指示器及控制继电器出现指示误差和误报警。
4、使用时禁止在磁性翻板指示器附近有强力磁场，以免干涉翻板的正常工作。
