LBZ-125,LBZ-100,LBZ-63,LBZ-40,LBZ-25,LBZ-16立式齿轮油泵装置,温纳立式齿轮油泵装置
LBZ-125,LBZ-100,LBZ-63,LBZ-40,LBZ-25,LBZ-16立式齿轮油泵装置,温纳立式齿轮油泵装置
用途
LBZ型立式齿轮油泵装置广泛用于稀油润滑系统和公称压力≤2.5MPa的液压传动系统中。具有结构简单，工作可靠，维护方便，价格低等特点。本产品适用于XYZ-16-125 型稀油站中，作为输送润滑油的立式齿轮油泵装置；也可用于液压传动系统作为动力源或排送无腐蚀性的润滑液体介质。适用介质的粘度等级为N22～N460(相当于ISO VG22～VG460)的工业润滑油或液压油。
技术参数
表1 mm
|
|
公称压力MPa |
齿轮油泵 |
电动机 |
重量kg |
||||
|
型号 |
公称流量L/min |
吸油高度mm |
型号 |
功率kw |
转速r/min |
|||
|
LBZ-16 |
2.5 |
CB-B16 |
16 |
500 |
Y90L-4-B35 |
1.5 |
1400 |
42.5 |
|
LBZ-25 |
CB-B25 |
25 |
Y90L-4-B35 |
1.5 |
1400 |
43 |
||
|
LBZ-40 |
CB-B40 |
40 |
Y100L-4-B35 |
3 |
1430 |
65.5 |
||
|
LBZ-63 |
CB-B63 |
63 |
Y100L2-4-B35 |
4 |
1430 |
66.5 |
||
|
LBZ-100 |
CB-B100 |
100 |
Y132S-4-B35 |
5.5 |
1440 |
102 |
||
|
LBZ-125 |
CB-B125 |
125 |
Y132M-4-B35 |
7.5 |
1440 |
103 |
||
注：上述数值适用于20号机械油，温度为50℃±5℃。

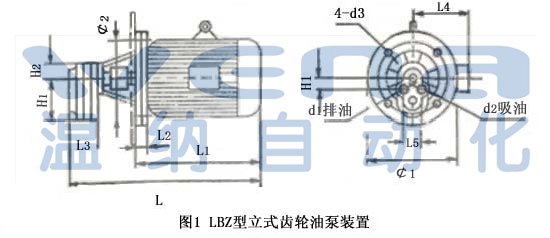

外形及安装尺寸
表2 mm
|
型号 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
H1 |
H2 |
H3 |
￠1 |
￠2 |
d1 |
d2 |
d3 |
|
LBZ-16 |
463 |
301 |
32 |
16 |
155 |
50 |
21 |
43 |
85 |
210 |
165 |
Z3/4″ |
Z3/4″ |
M12 |
|
LBZ-25 |
471 |
25 |
||||||||||||
|
LBZ-40 |
532 |
335 |
34 |
40 |
180 |
55 |
26 |
50 |
102 |
250 |
215 |
Z3/4″ |
Z1″ |
M12 |
|
LBZ-63 |
544 |
63 |
||||||||||||
|
LBZ-100 |
666 |
417 |
36 |
100 |
210 |
65 |
32 |
60 |
125 |
300 |
265 |
Z1″ |
Z1″ |
M12 |
|
LBZ-125 |
673 |
125 |
5 |

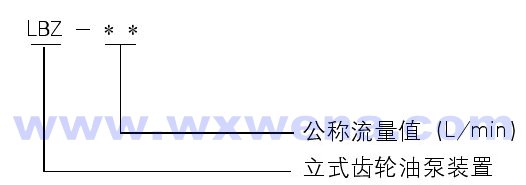

型号说明
LBZ-125,LBZ-100,LBZ-63,LBZ-40,LBZ-25,LBZ-16立式齿轮油泵装置,温纳立式齿轮油泵装置
LBZ-125,LBZ-100,LBZ-63,LBZ-40,LBZ-25,LBZ-16立式齿轮油泵装置,温纳立式齿轮油泵装置
